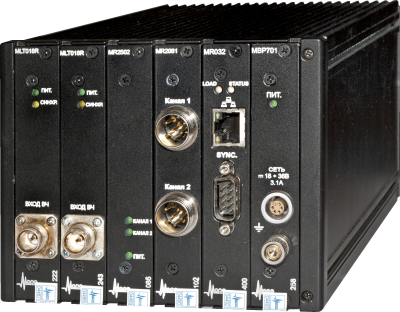

Источник-М Телеметрическая станция

Приём радиосигналов в диапазонах:
125 ... 250 МГц
625 ... 650 МГц
950 ... 1050 МГц
2200 ... 2300 МГц

Назначение и область применения

Телеметрическая станция (ТМС) "Источник-М" предназначена для создания систем сбора, регистрации, обработки, представления, анализа, передачи телеметрической информации и выдачи результатов обработки в целях обеспечения испытаний и эксплуатации ракетно-космической техники на:

пристартовых и трассовых измерительных пунктах;
монтажно-испытательных комплексах на полигонах и космодромах;
комплексно-измерительных стендах главных конструкторов изделий ракетно-космической техники.

Руководство по эксплуатации

Функции

прием и регистрация до восьми потоков всех существующих отечественных ТМ структур;
одновременная регистрация телеметрической информации различных ТМ структур;
передача как обработанной информации, так и в формате "непосредственная запись" по Ethernet;
формирование сигналов автономного времени и привязка регистрируемой информации к сигналам единого времени;
регистрация служебной информации о работе станции.

ТМС "Источник-М" может поставляться в стационарном или мобильном исполнении.

Процедуры настройки ТМС на выбранную несущую частоту радиосигнала и структуру БРТС, декоммутация назначенной структуры ТМ кадра и регистрация ТМИ выполняется установленной в ТМС программой "ТМ Регистратор".

(Фотография с сайта NASA)

Технические характеристики

Параметр	Значение
Приём радиосигналов в диапазонах частот (при использовании конверторов), МГц	125 ... 250; 625 ... 650; 950 ... 1050; 2200 ... 2300
Безнастроечное вхождение в синхронизацию при отклонениях несущей частоты от номинальных значений, МГц	до 1
Динамический диапазон входного сигнала по напряжению, дБ, не менее	90
Время вхождения в связь, мс, не более	30
Время восстановления приема после кратковременных пропаданий радиосигнала, мс, не более	20
Избирательность по соседнему каналу, дБ, более	60
Избирательность по зеркальному каналу, дБ, более	60
Максимальный уровень входного сигнала, В	3
Чувствительность (для цифровой БРТС^*) при вероятности ошибки приема информации на символ не более 10^-5, мкВ, не хуже	10
Чувствительность (для аналоговой БРТС) при величине шумов и взаимовлияний по каждому каналу не более 5%, мкВ, не хуже	30
