MIC-1170 Внешний измерительный модуль

4 канала

Назначение и область применения

Миниатюрный четырёхканальный внешний измерительный модуль MIC-1170 применяется для организации распределённых систем сбора данных. Например, при создании бортовых систем измерения летательных аппаратов. Работает в едином комплексе с регистратором MIC-1150.

Для подключения MIC-1170 к MIC-1150, в регистраторе MIC-1150 используется модуль-контроллер MS-685.

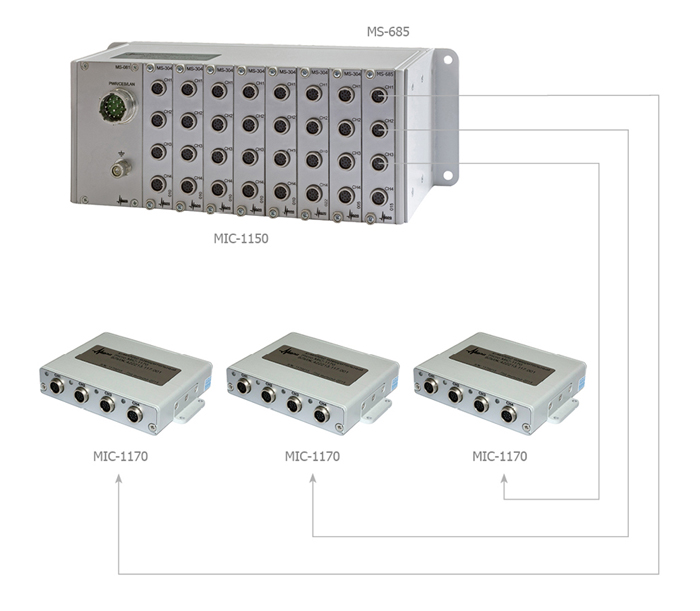

Схема организации распределённой системы сбора данных на базе MIC-1150 и MIC-1170

Особенности

Типы измерительных каналов: электрическое напряжение, сила тока, температура, давление, вибрации, акустика, тензо и т. д.
Степень защиты корпуса IP53.

Последовательный интерфейс RS-485 (питание, сигнал).
Возможность каскадирования.
Возможны модификации MIC-1170 на базе модулей MS-142, MS-202, MS-304.

Технические характеристики

Параметр	Значение
Количество измерительных каналов	4
Скорость передачи данных, Мбит/с	1
Потребляемая мощность, Вт	1
Длина линий связи, м	до 20
Рабочий диапазон температур, ^°C	-40 … +70
Габариты, мм	80 × 60 × 22

Организация измерительного канала

В MIC-1170 могут быть установлены следующие модули

Модуль для высокоточных измерений напряжения постоянного тока

16 каналов
±0,1 ... ±10 В
до 2 кГц/канал

Модуль для измерения динамических сигналов

4 канала
±10 В
до 108 кГц/канал

Модуль для измерения сопротивления постоянному току и напряжения постоянного тока

16 каналов
5 ... 250 Ом
-50 ... 950 мВ
до 2 кГц/канал

Модуль для работы с тензометрическими датчиками

4 канала
±40 мВ
6,25 … 4 800 Гц/канал

Модуль для измерения частоты периодического сигнала

8 каналов
4 … 8 В
0,01 Гц ... 50 кГц
до 200 Гц

Модуль для динамических тензоизмерений

4 канала
8 ... 108 кГц
±1 ... ±10 мВ
±10 мВ ... ±1 В
24 бит

Модуль ввода цифровых сигналов

16 каналов
0 … 20 В
Время включения: 20 мкс
Время выключения: 20 мкс

Модуль для подключения внешних измерительных модулей

RS-485
