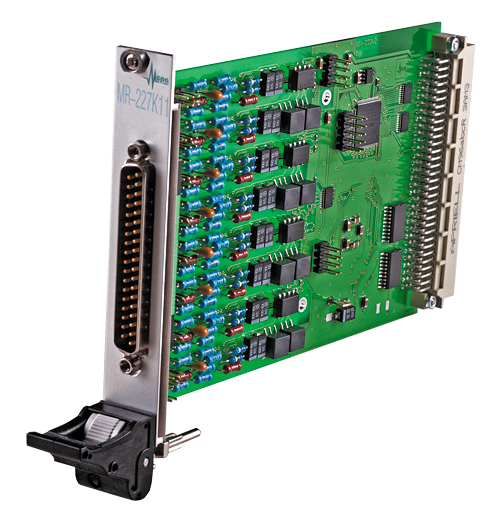

MR-227K11 Модуль для измерения ЭДС термопар

7/15 каналов
-10 … +68 мВ
10 … 100 Гц
16 бит

Измеряемые величины

Назначение и область применения

Модули МR‑227K11, МR‑227К21, МR‑227К31 предназначены для измерения температур с использованием термопар и модуля кросс-коммутации МЕ‑005K для компенсации температуры холодного спая термопар.

Управление модулями, измерение и регистрация сигналов осуществляется средствами программы Recorder. Для отображения, обработки, детального анализа зарегистрированных сигналов и вывода на печать результатов служит программа WinПОС.

Особенности

Свободные концы термопар подключаются к клеммам модуля кросс-коммутации ME‑005K, на котором смонтирован канал измерения температуры холодного спая. В качестве датчика температуры холодного спая используется встроенный датчик модуля МЕ‑005 (термометр сопротивления или полупроводниковый датчик) или внешний термометр сопротивления.

Входы модулей МR‑227K11, МR‑227К21, МR‑227К31 подключаются к соответствующим выходам модуля ME‑005K.
Компенсация температуры холодного спая осуществляется программно.


ME-005 К		MR-227K11

Технические характеристики

Параметр	Значение
Количество независимых каналов	7/15
Диапазоны измерения, мВ: МR‑227К11 МR‑227К21 МR‑227К31	–10 ... +68 0 ... +30 –5 ... +15
Максимальное напряжение гальванической развязки, В	1 000
Дополнительная приведенная погрешность в рабочем диапазоне температур, %, не более	0,3
Неравномерность АЧХ в полосе пропускания, %	0,1
Уровень собственных шумов, дБ	–72
Максимально допустимый уровень напряжения на входе канала, В	±5
Частота дискретизации, Гц	10 … 100
Основная приведённая погрешность измерений при частоте дискретизации 10 Гц, %	0,08
